Gefühlt hat es schon länger keine echten Neuigkeiten im CB-Funkbereich gegeben. Dann fiel uns das Midland M5 pro auf. Es hat kein Display mehr am Gerät, ist klein und kompakt. Obwohl es ein ähnliches Vorgängermodell gab, das M5, ist uns das erst jetzt aufgefallen. Das war Grund genug, sich das Gerät anzuschauen.
Es gibt zahlreiche CB-Funkgeräte. Warum also jetzt eines herauspicken und darüber berichten? Ich habe es ja schon angedeutet. Weil es aus der Masse der anderen Geräte herausragt. Es besitzt alle Funktionen, die man von einem aktuellen Gerät erwarten darf, wie analoger und digitaler Squelch, VOX, Dual-Watch und Emergency-Umschaltung.
Gerade der VOX-Funktion ist hier Aufmerksamkeit geschuldet, denn seit dem 01. Juni 2021 sind nur noch Geräte mit dieser Freisprechfunktion im deutschen Straßenverkehr erlaubt. Wir haben darüber berichtet: Neuigkeiten zum Mikrofonverbot.

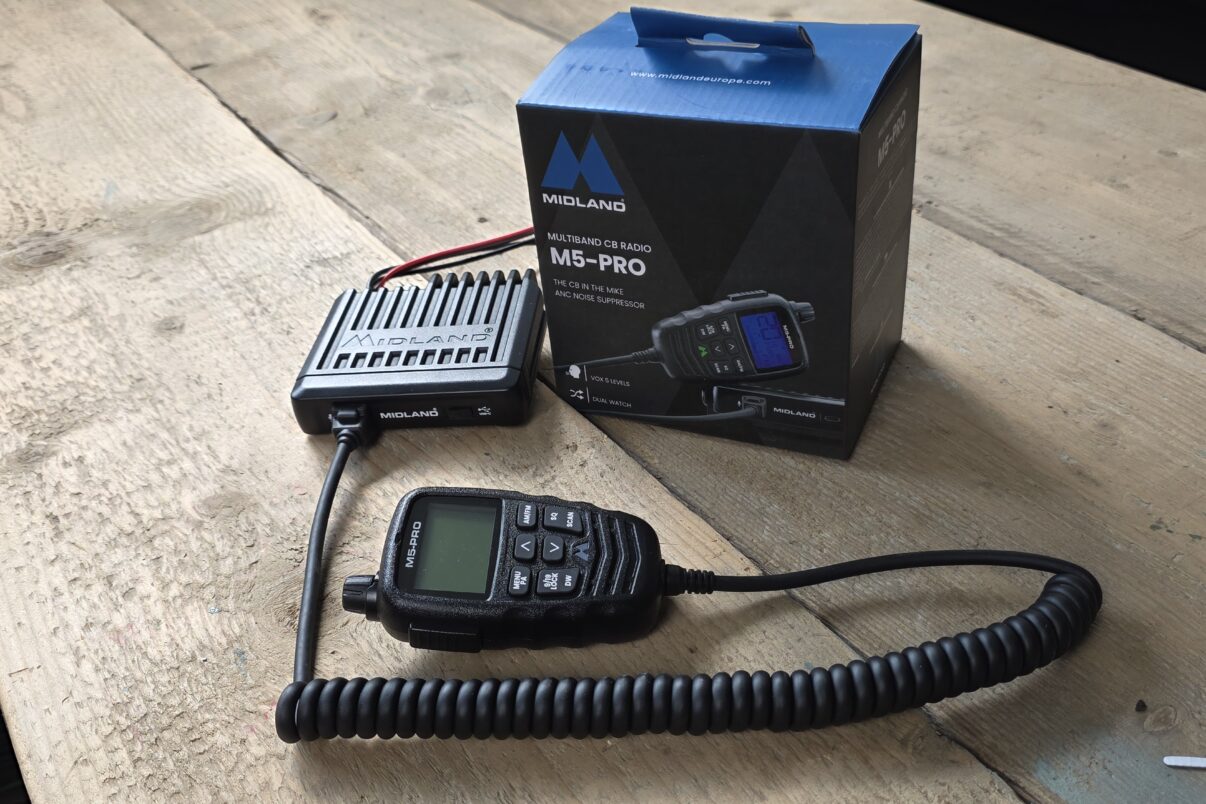

Das Besondere am Midland M5 pro ist jedoch, dass das Bedienteil mit Display und Tasten auf das Handgerät gewandert ist. So konnte das eigentliche Funkgerät klein und kompakt gestaltet werden. Es eignet sich nun für einen versteckten Einbau und es findet so auch leichter Platz im Auto.

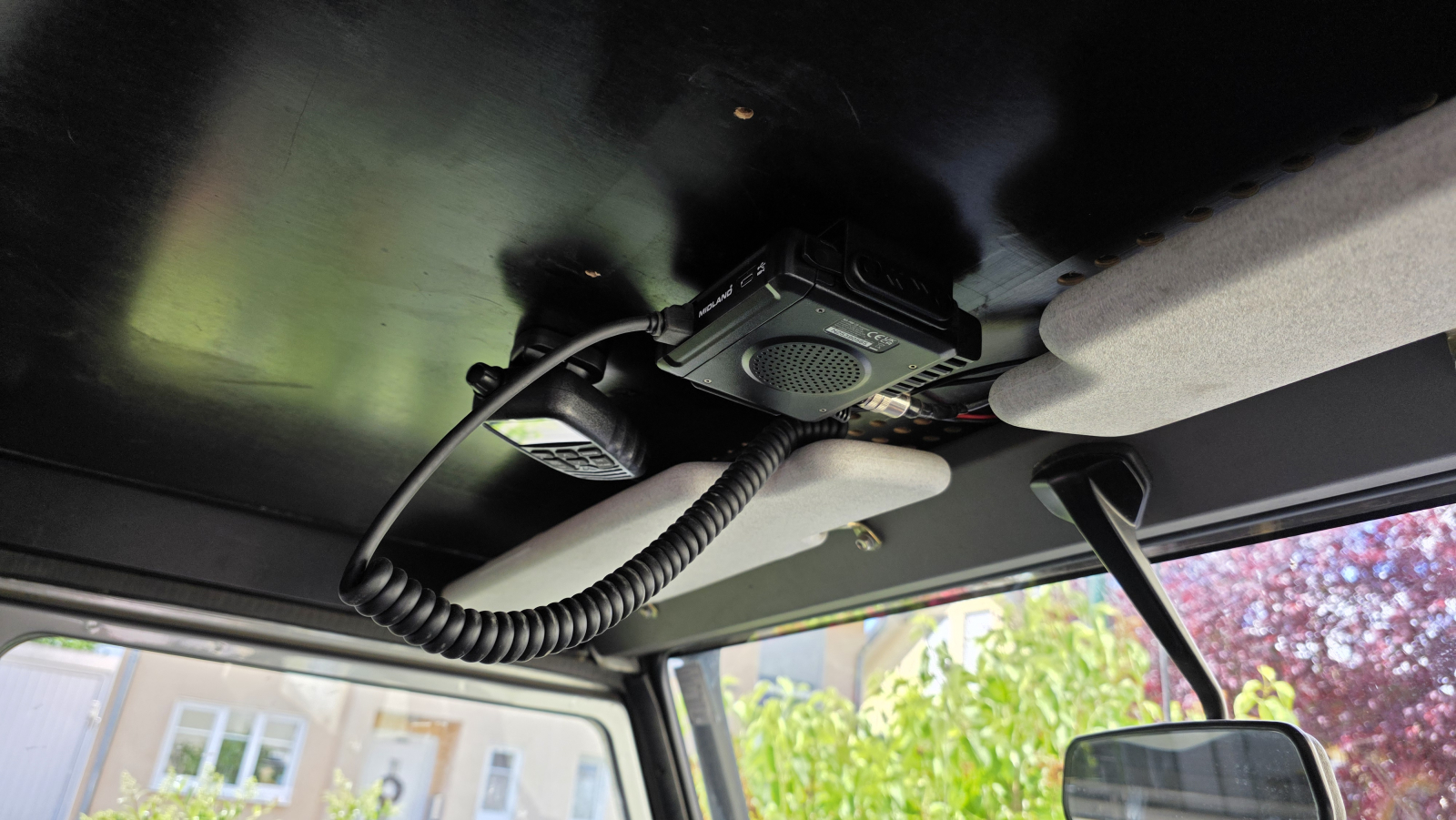

Für uns war das in jedem Fall ein Thema. In meinem Land Rover Defender 90 hatte das wesentlich größere Midland Alan 48 nur einen Platz hinter der mittleren Staubox gefunden, kein idealer Ort. Im Defender 110 von Nik prankte der große Kasten über Kopf an der Decke. Durch die Maße des Alan 48 bei Niks Auto, war das Display so weit nach hinten versetzt, dass es ohne Verrenkung nicht abzulesen war. Da kommt das kleine Format von 110 x 105 x 27 mm gerade richtig. Damit ist es etwas kleiner, wenn auch 2 mm höher als das Vorgängermodell M5.
Das Midland M5 pro im Detail

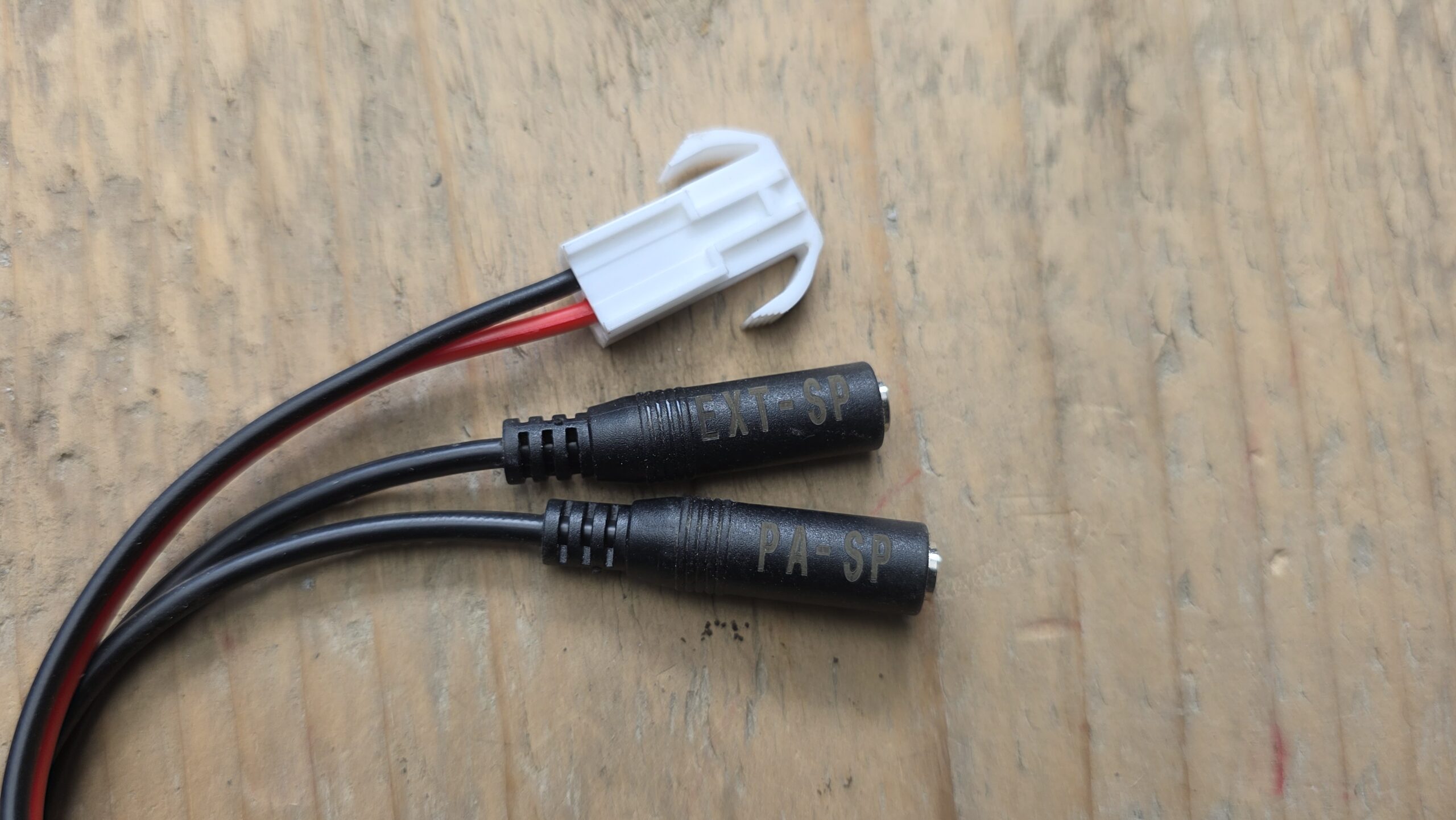

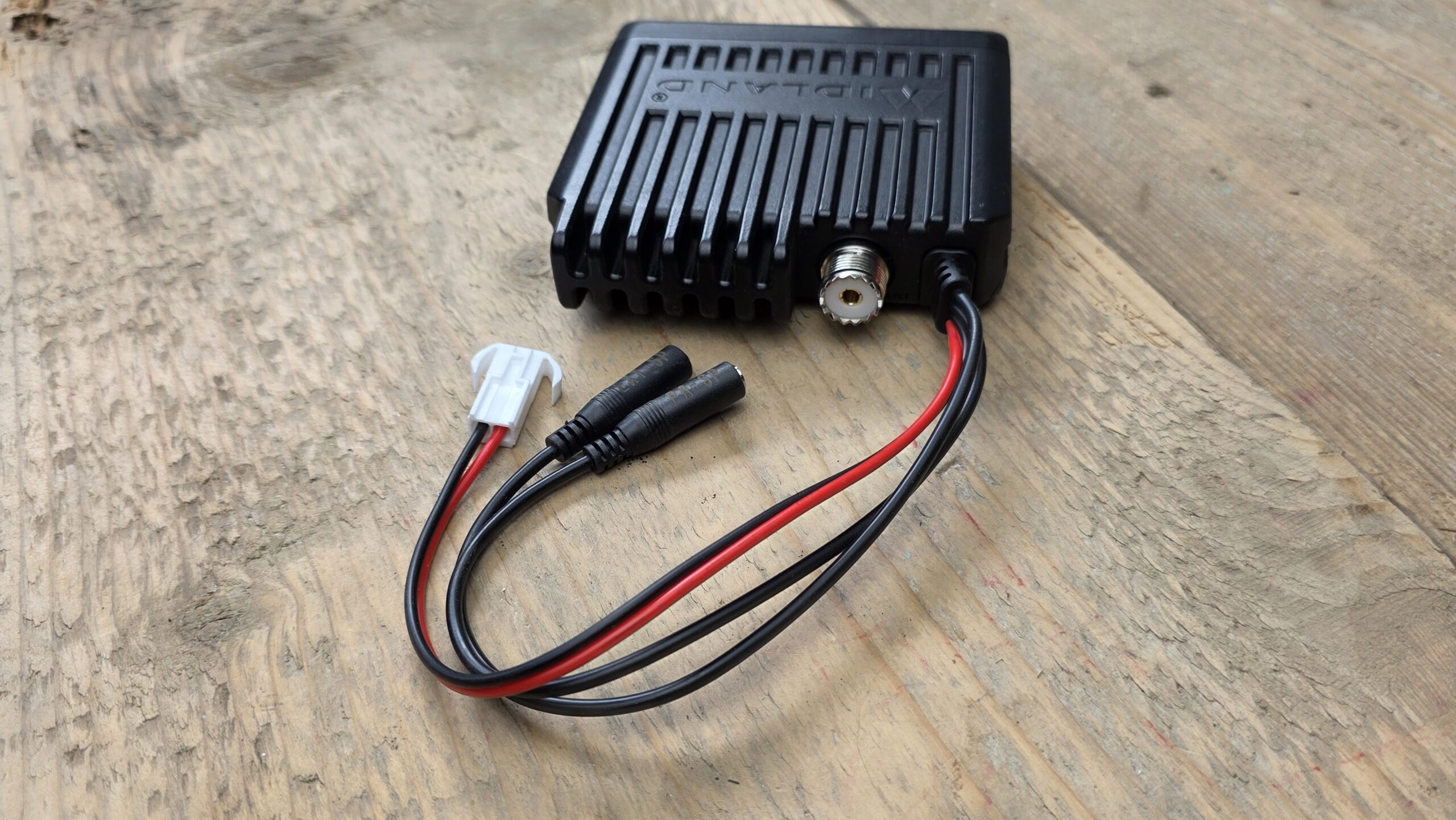

Schauen wir uns das Gerät genauer an. Außen gibt es nur noch wenig zu sehen. Kabel mit Buchsen für die Stromversorgung und jeweils eines für einen externen Lautsprecher und die PA-Funktion, der Antennenanschluss, ein RJ45-Stecker für das Handgerät und die USB-Ladebuchse, die auch beim Vorgängermodell M5 vorhanden war, ist jetzt vom Typ USB-C.

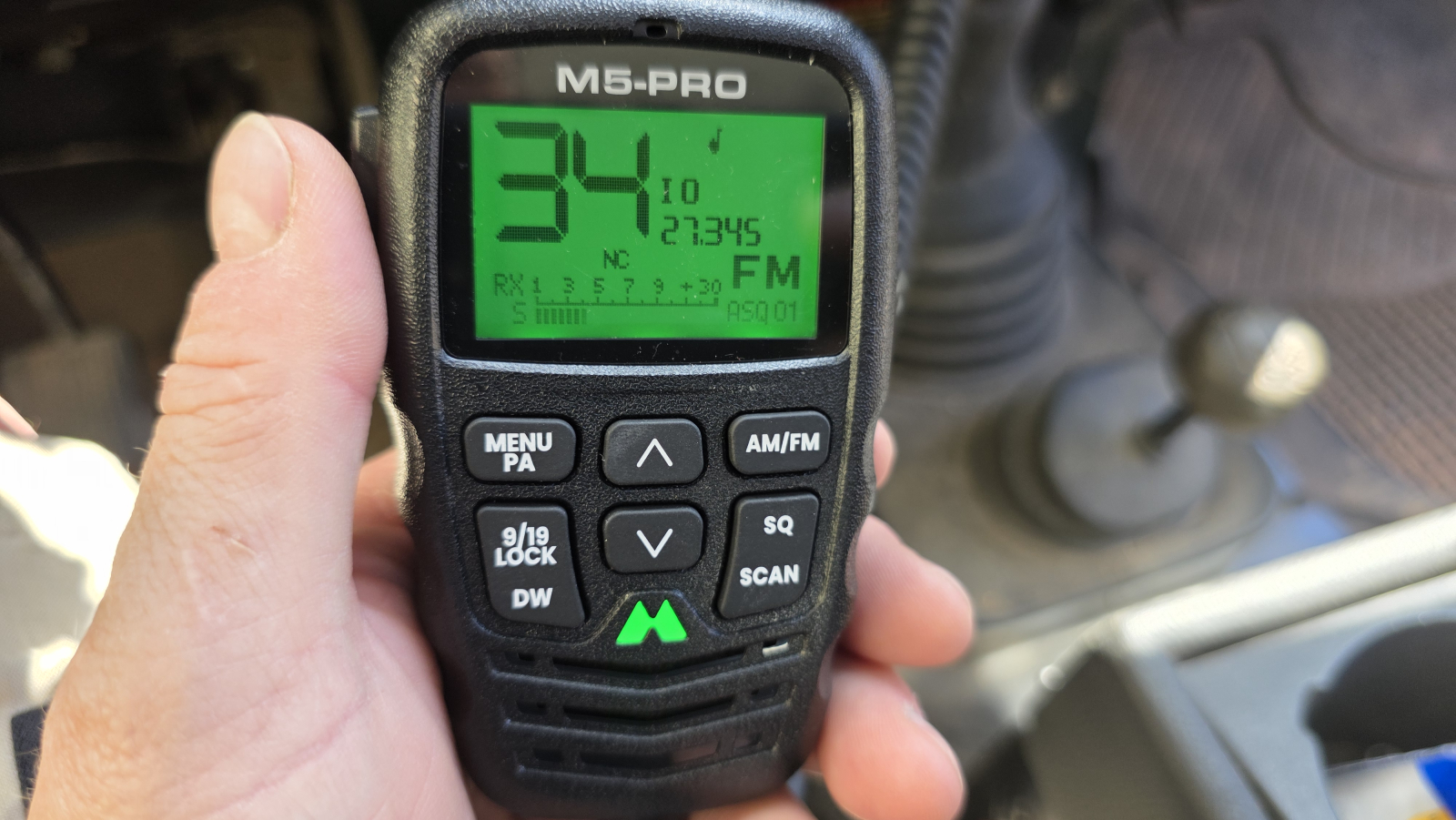

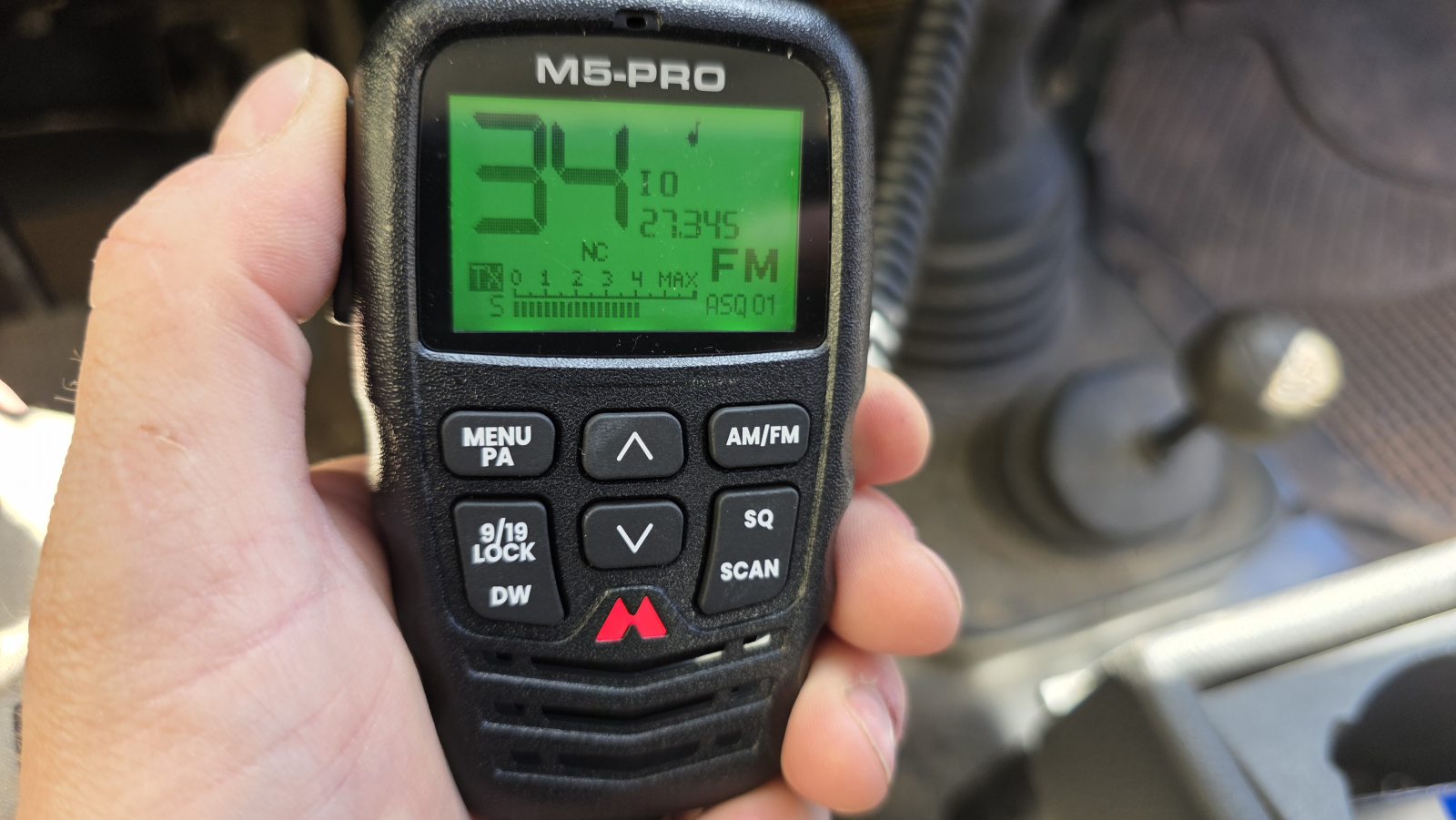

Midland hat es geschafft, obwohl alle Funktionen auf das Handgerät gewandert sind, dieses dennoch überschaubar und einfach in der Bedienung zu halten. Alle Funktionen, die häufiger benötigt werden, sind direkt als Taste ausgeführt. Die anderen sind über ein einfaches Menüsystem zu erreichen. Ich habe in voller Absicht das Handbuch vorab nicht gelesen und bin auf Anhieb intuitiv mit der Bedienung klar gekommen. Eine nützliche Funktion ist zudem, dass das Midland-Symbol bei einem eingehenden Ruf grün aufleuchtet, beim Senden rot.
Unterschiede zwischen dem Midland M5 pro und dem Vorgänger M5
Das M5 pro hat zwei Lautsprecher, einen im Gerät, einen im Bedienteil. Per Menüfunktion könnt ihr einen von beiden oder beide auswählen. Beim M5 gab es nur einen Lautsprecher und einen Anschluss für einen externen Lautsprecher. Wurde dieser eingesteckt, schaltete sich der eingebaute Lautsprecher automatisch ab. Das M5 pro kann einen Roger-Beep senden. Dann ertönt beim Empfänger ein kurzer Ton, wenn ihr die Sendetaste losgelassen habt. So weiß der Empfänger, dass ihr mit dem Sprechen fertig seid und er antworten kann. Das M5 hat auch nicht die Möglichkeit, unterschiedliche Displayfarben einzustellen.
Squelch – Analog und Digital
Die Squelch, oder besser Rauschunterdrückung, dient dazu, das atmosphärische Rauschen, also Störgeräusche die immer da sind, wo elektromagnetische Wellen existieren, zu unterdrücken. Sie sollen den Lautsprecher stumm lassen, wenn kein echtes Signal übertragen wird, also niemand über den Funk spricht.
Klassischerweise wird das analog gelöst. Mit dem Squelch-Regler stellt ihr einem Schwellwert für das eingehende Signal ein. Dieser Schwellwert betrifft die Feldstärke des Signals, vereinfacht gesagt, die Spannung, die das Funksignal in der Antenne und am Eingang des Funkgeräts erzeugt. Das sind ein paar Mikrovolt. Dabei wird davon ausgegangen, dass ein ordentliches Funksignal stärker als das permanente elektromagnetische Rauschen in der Atmosphäre ist. Wird der Schwellwert dann überschritten, öffnet die Sperre und lässt das empfangene Signal durch.
Das Problem ist, dass Erzeuger von starken elektromagnetischen Wellen ebenfalls den Schwellwert übersteigen und den Filter öffnen. Ihr hört in Folge ein lautes Rauschen und Knacken. Zudem können schwache echte Sender dadurch ungehört bleiben.
Da kommen die Vorteile eines digitalen Squelch (allgemein ASQ, bei Midland DSS genannt) ins Spiel. Beim ASQ/DSS wird ein Verhältnis zwischen dem Rauschen und einer Stimme bestimmt (Signal-Noise-Ratio, SNR). Das Rauschen besitzt eine bestimmte Charakteristik über dem Frequenzbereich der menschlichen Sprache bei 3 bis 5 kHz. Sprache bewegt sich in einem viel tieferen Frequenzbereich. Kommt nun ein sehr schwaches Signal rein, welches der analoge Squelch ausblenden würde, erkennt der digitale Squelch das Verhältnis von Rauschen zu Stimme blitzschnell und lässt das Signal die Sperre passieren, wenn das Verhältnis einen ausreichend großen Anteil menschlicher Stimme zeigt.
Kurz gesagt, der analoge Squelch entscheidet anhand der Stärke des Signals und der digitale anhand der Qualität des Signals (Stimme vorhanden?).

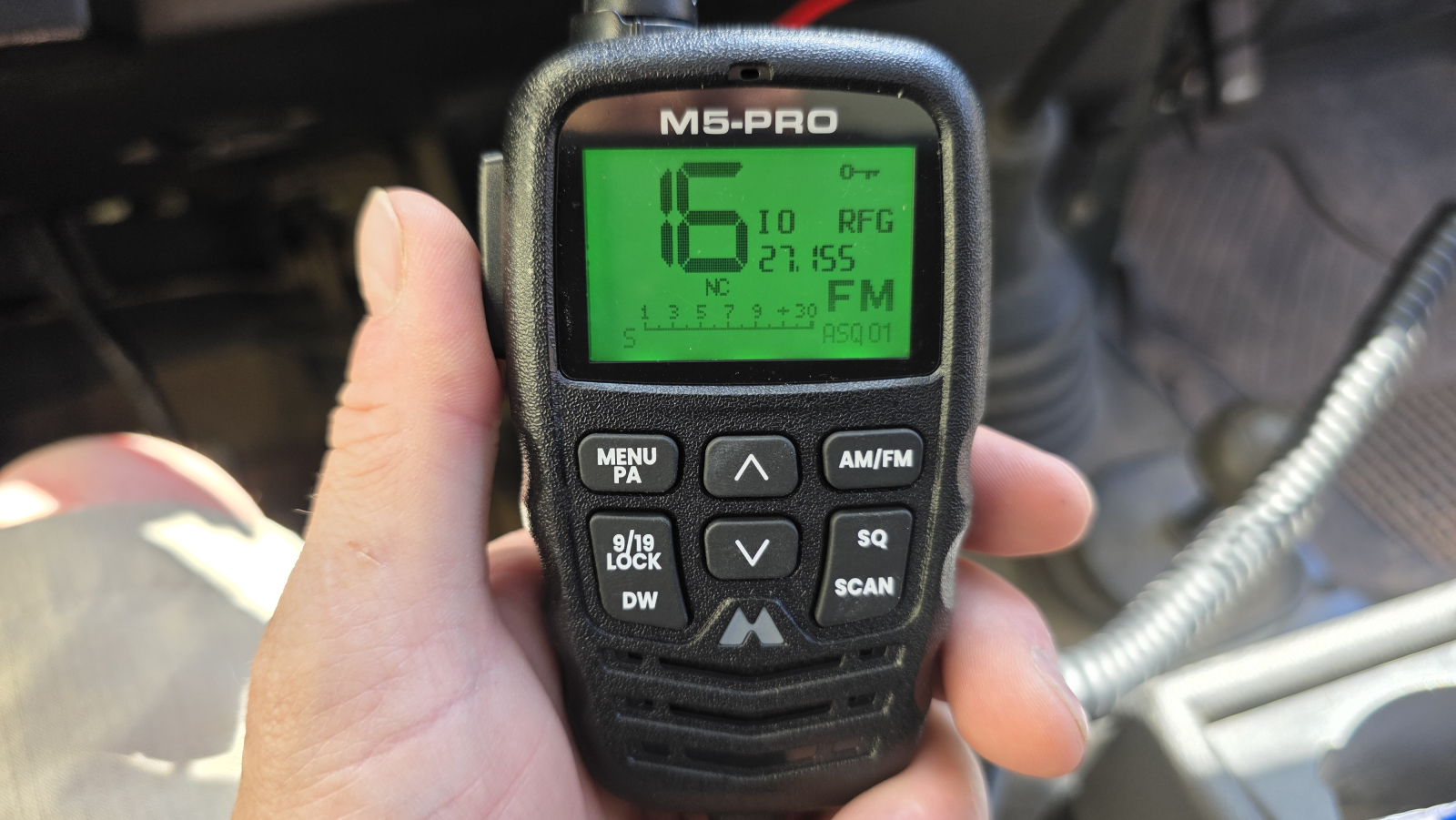

RF Gain (RFG)
RF Gain, oder Hochfrequenzverstärkung, dient ähnlich dem Squelch der Verbesserung des Empfangs. Der Squelch dient dazu das Signal erst durchzulassen wenn es stark genug ist oder einen Sprachanteil enthält. Dann aber lässt es alles durch, auch Störungen und Rauschen. Während auf dem freien Land diese Störungen geringer sein dürften, können sie in Gebieten mit vielen elektrischen und elektronischen Anlagen, Sender usw. oder wenn der sendende CB-Funk sehr nah ist, deutlich größer sein.

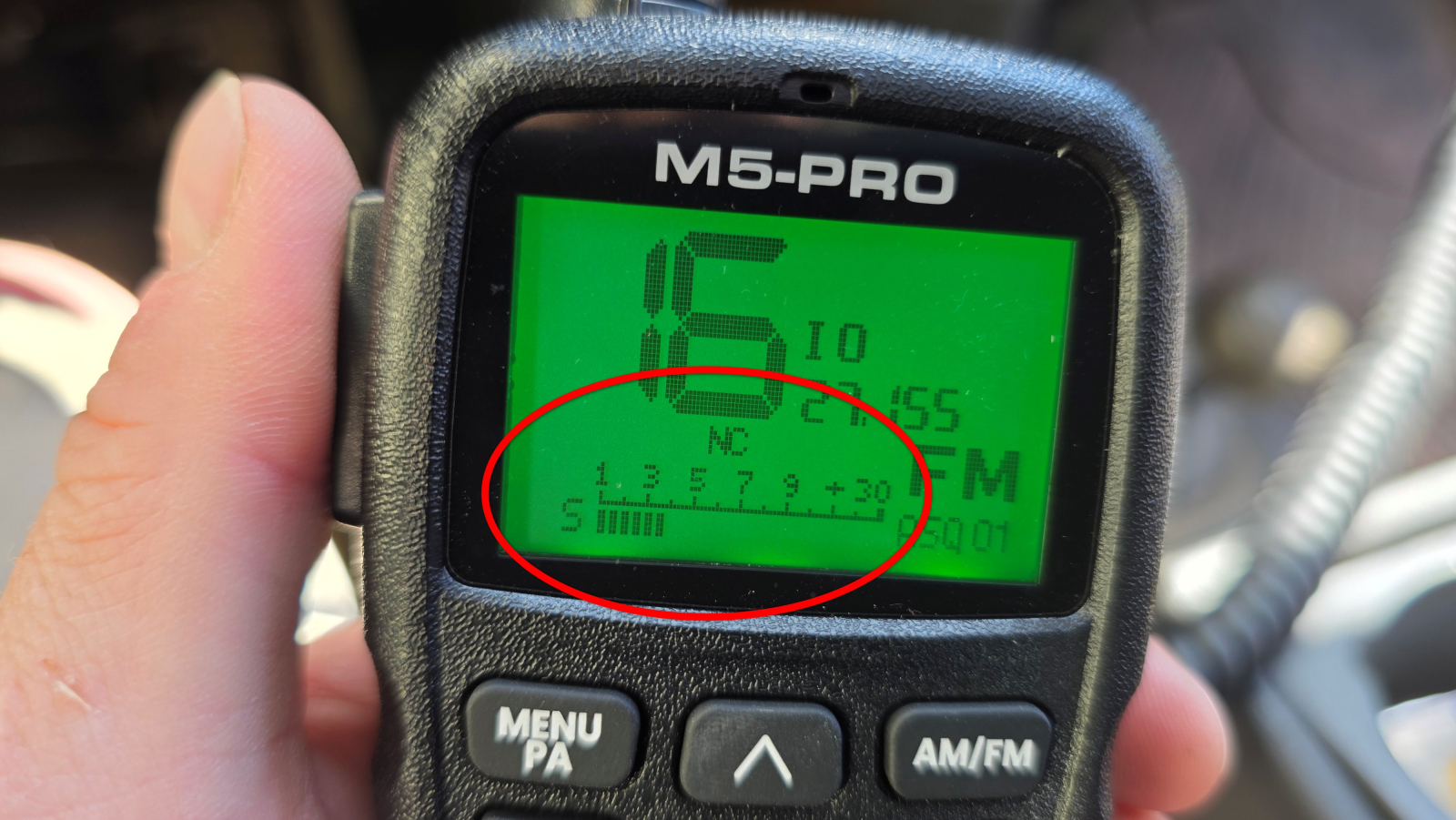

Wenn eure S-Meter-Anzeige permanent weit ausschlägt (z.B. S5) ohne dass jemand sendet, dann bedeutet das viel Rauschen und viele Störungen. Oder eben, wenn der Sender sehr nah ist, dann kommt dessen Signal in hoher Stärke an eurer Antenne an.
In den Fällen dreht ihr den RFG (RF-Gain) zurück. Das dämpft das Signal, so dass nur noch die Sprache sauber durchkommt. Das S-Meter geht zurück, z.B. auf S1. Der Nachteil ist, dass schwache, entfernte Sender auch nicht mehr durchkommen. Als Daumenregel kann daher gesagt werden, auf freien Flächen mit wenig Störung den RF-Gain aufdrehen, die Verstärkung erhöhen, so dass schwache Signale im Funkgerät verstärkt werden. Bei vielen Störungen die Verstärkung zurücknehmen, um das Rauschen zu reduzieren.
